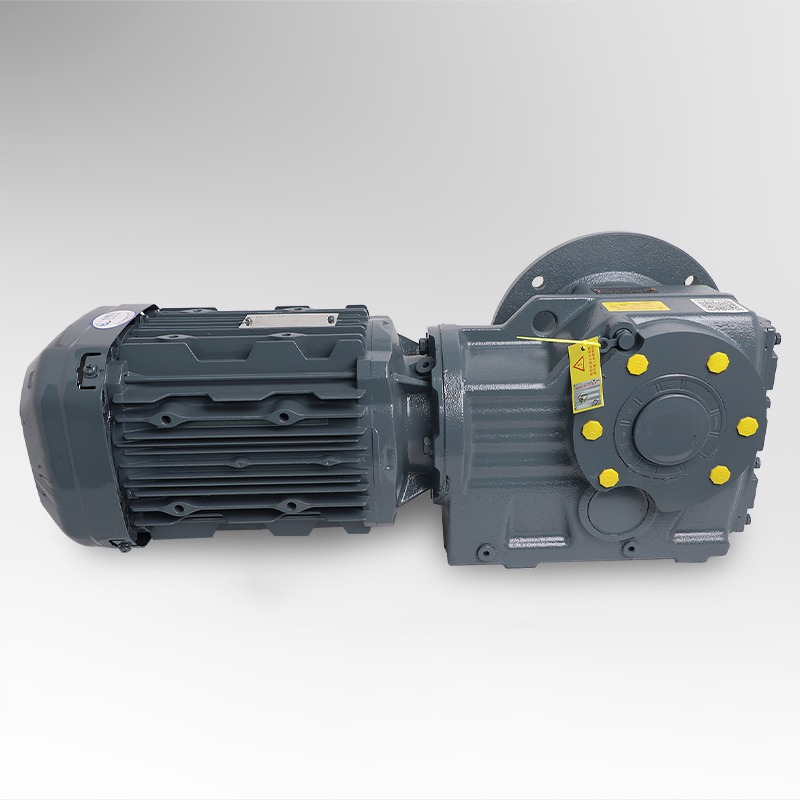

Ano ang isang serye ng JKAF Hollow Shaft Spiral Bevel Gear Reducer?

I. Pangkalahatang -ideya ng serye ng JKAF Hollow shaft spiral bevel Gear Reducer

Sa larangan ng modernong mekanikal na engineering, kahusayan, katumpakan, at pag -optimize ng puwang ay naging pangunahing mga priyoridad sa disenyo ng paghahatid ng kuryente. Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer kumakatawan sa isang pino na solusyon na pinagsasama ang compact na istraktura, makinis na paghahatid ng metalikang kuwintas, at maaasahang pagganap. Ang seryeng ito ay dinisenyo upang magbigay ng paglipat ng kanan-anggulo ng paggalaw na may kaunting pagkawala ng enerhiya, ginagawa itong isang mainam na sangkap para sa mga sistema ng automation at pang-industriya na makinarya na humihiling ng katatagan at mahabang buhay ng serbisyo.

Hindi tulad ng tradisyonal na parallel-axis reducer, ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer nagpatibay ng isang kanang-anggulo na pagsasaayos. Sa pamamagitan ng isang hanay ng mga gear ng spiral bevels, binabago nito ang direksyon ng lakas ng drive sa pamamagitan ng 90 degree, na nag -aalok ng parehong kahusayan ng mekanikal at kakayahang umangkop sa pag -install. Ang disenyo ng guwang na baras ay higit na pinapadali ang pagsasama sa mga umiiral na mga sistema ng drive, na nagpapahintulot sa direktang pagkabit na may hinihimok na mga shaft, sa gayon binabawasan ang pangangailangan para sa mga karagdagang pagkabit o konektor.

A Hollow shaft Spiral Bevel Gear Drive Naghahatid ng ilang mga pangunahing pakinabang:

• Pinapaliit nito ang mga error sa pag -align sa pagitan ng mga sangkap.
• Pinapayagan nito para sa madaling pagpupulong at pag -disassembly.
• Ini -optimize nito ang paglipat ng metalikang kuwintas sa pamamagitan ng direktang koneksyon.

Ang mga tampok na ito ay kolektibong gumawa ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Ang isang ginustong pagpipilian sa mga industriya na nangangailangan ng tumpak na paghahatid ng kuryente sa mga nakakulong na puwang, tulad ng makinarya ng packaging, mga sistema ng conveyor, at robotic automation.

Ang isa pang kapansin -pansin na bentahe ng disenyo na ito ay ang mekanikal na katatagan nito sa ilalim ng mataas na naglo -load. Ang pag -aayos ng gear ng spiral bevel ay nagsisiguro ng patuloy na pakikipag -ugnayan ng ngipin, na humahantong sa mas maayos na operasyon at nabawasan ang panginginig ng boses. Ito ay hindi lamang nagpapababa ng mga antas ng ingay ngunit nagpapalawak din ng buhay at nagpapahusay ng tibay ng pangkalahatang sistema ng gear.

Bukod dito, ang Tamang anggulo ng guwang na shaft bevel reducer Pinapayagan ng disenyo ang mga inhinyero na magamit nang maayos ang magagamit na puwang ng pag -install. Nag-aalok ito ng kakayahang umangkop sa layout ng system-kung naka-mount nang patayo, pahalang, o baligtad-at ang guwang na pagsasaayos ng shaft ay sumusuporta sa mga application na through-shaft kung saan ang output shaft ay dapat kumonekta nang direkta sa isang hinihimok na sangkap.

Sa maraming mga aplikasyon, ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer kumikilos bilang isang tulay sa pagitan ng compact na disenyo at mataas na kakayahan ng metalikang kuwintas. Ang kakayahang pangasiwaan ang malaking pag -load habang pinapanatili ang tumpak na angular na paghahatid ay nagsisiguro ng pare -pareho ang pagganap sa iba't ibang mga kondisyon ng pagpapatakbo. Kung nagtatrabaho sa mga awtomatikong linya ng produksyon, mga mekanikal na sistema ng transportasyon, o mga pasadyang itinayo na pang-industriya na pag-setup, ang reducer na ito ay nagbibigay ng mekanikal na katumpakan at pagiging maaasahan ng pagpapatakbo na kinakailangan ng mga modernong industriya.

Sa pangkalahatan, ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer nakatayo bilang isang technically advanced at mahusay na solusyon na sumasalamin sa patuloy na ebolusyon ng mga sistema ng control control-pinagsama ang kahusayan ng kanang anggulo, guwang na pagbagay ng baras, at katumpakan ng bevel ng spiral sa isang integrated mekanismo ng drive.

Ii. Kahulugan at istrukturang komposisyon

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay isang aparato na may katumpakan na may linya na mekanikal na idinisenyo upang mai-convert ang high-speed, low-torque input sa mababang-bilis, high-output ng metalikang kuwintas habang pinapanatili ang isang eksaktong orientation na anggulo. Ito ay isang pangunahing sangkap sa maraming mga sistema ng automation at paggalaw ng paggalaw kung saan ang parehong kahusayan ng kuryente at spatial compactness ay kritikal.

Sa core nito, ang ganitong uri ng reducer ay gumagamit ng a mekanismo ng gear ng spiral bevel Upang maipadala ang paggalaw sa pagitan ng mga intersecting shaft, karaniwang sa isang anggulo ng 90 °. Ang mga ngipin ng spiral bevel gear ay idinisenyo gamit ang isang hubog na profile, na nagpapahintulot sa unti -unting pakikipag -ugnayan ng ngipin, mas maayos na pag -ikot, at mas tahimik na operasyon kumpara sa tuwid na mga alternatibong gear ng bevel.

Ang guwang na baras Ang pagsasaayos ay nakikilala ang seryeng ito mula sa maginoo na mga reducer ng solid-shaft. Sa halip na magpadala ng metalikang kuwintas sa pamamagitan ng isang nakapirming baras, ang guwang na disenyo ay nagbibigay-daan sa direktang koneksyon sa baras ng hinimok na makina-pinasimple ang pag-align, pagbabawas ng mga gastos sa pagkabit, at pinapayagan ang pag-install ng pag-save ng puwang sa masikip na mga kapaligiran.

Ii.1 Mga pangunahing elemento ng istruktura

• Pag -input ng Shaft Assembly: Tumatanggap ng mekanikal na kapangyarihan mula sa motor o mapagkukunan ng pagmamaneho. Nag -uugnay ito sa spiral bevel Pinion gear at paglilipat ng pag -ikot ng paggalaw sa pangunahing yugto ng gear.
• Spiral Bevel Gear Set: Ang heart of the mechanism. The meshing of spiral bevel gears allows torque transmission between perpendicular shafts, enabling smooth right-angle power flow.
• Hollow Output Shaft: Gumaganap bilang hinihimok na seksyon ng reducer, na nagpapagana ng direktang pagsasama sa panlabas na makinarya. Ang panloob na pagbubutas nito ay tinatanggap ang hinihimok na baras, tinitiyak ang matatag na paglipat ng metalikang kuwintas at kawastuhan ng pagkakahanay.
• Pabahay (Gearbox Body): Karaniwan na gawa sa mataas na lakas na cast iron o precision-machined aluminyo alloy, na nag-aalok ng mahusay na katigasan, panginginig ng boses, at thermal dissipation.
• Bearing at Sealing System: Nilagyan ng mga high-load bearings at double-lip seal upang maiwasan ang pagtagas ng langis, bawasan ang alitan, at palawakin ang buhay ng serbisyo sa ilalim ng patuloy na operasyon.
• Lubrication System: Ang isang panloob na paliguan ng langis o mekanismo ng pagpapadulas ng grasa ay nagsisiguro ng patuloy na proteksyon ng contact sa gear, pagbabawas ng pagsusuot at pagpapanatili ng pare -pareho na pagganap sa mahabang panahon ng serbisyo.

Ii.2 Mga Teknikal na Katangian

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay tinukoy ng isang balanse sa pagitan torque output , Compact na disenyo , at katumpakan ng pagpapatakbo . Sinusuportahan nito ang mataas na ratios ng pagbawas habang binabawasan ang mekanikal na backlash.

Ang ilan sa mga tipikal na katangian ng teknikal na ito ay kinabibilangan ng:

• Mataas na density ng metalikang kuwintas bawat dami ng yunit.
• Compact na kanang-anggulo na pagsasaayos.
• Makinis, mababang-ingay na operasyon.
• Mataas na kahusayan sa paghahatid (hanggang sa 96-98%).
• Pinasimple na pag -install sa pamamagitan ng disenyo ng guwang na output.
• Modular na pag -mount ng kakayahang umangkop para sa magkakaibang mga layout ng pang -industriya.

II.3 Paghahambing na talahanayan ng parameter

Ii.4 kalidad at kalidad ng pagmamanupaktura

Upang matiyak ang mekanikal na integridad at katumpakan ng pagpapatakbo, ang mga gears sa loob ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay karaniwang ginawa mula sa case-hardened alloy steel. Ang mga gears na ito ay sumasailalim sa carburizing, quenching, at pinong paggiling upang makamit ang pinakamainam na katigasan ng ibabaw at minimal na pagpapapangit ng ngipin.

Ang housing material is carefully chosen to resist deformation under load and minimize vibration during operation. In many industrial applications, the overall rigidity of the housing is critical in maintaining alignment between the spiral bevel gear set, ensuring that torque transfer remains stable and accurate over long-term use.

II.5 Buod ng mga benepisyo sa istruktura

• Compact at Modular Construction binabawasan ang bakas ng system.
• Hollow shaft output pinapasimple ang pagpupulong at pinapahusay ang kakayahang umangkop sa pag -install.
• Pakikipag -ugnayan sa Gear ng Spiral Bevel Tinitiyak ang tahimik at mahusay na paglipat ng kuryente.
• Mataas na kalidad na sealing at pagpapadulas Palawakin ang buhay ng pagpapatakbo.
• Na -optimize na pamamahagi ng metalikang kuwintas Sinusuportahan ang mabibigat na tungkulin at patuloy na operasyon.

Sa kakanyahan, ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer kumakatawan sa isang synthesis ng mekanikal na kahusayan, disenyo ng pag-save ng espasyo, at pagganap ng mataas na katumpakan. Ang istrukturang komposisyon at disenyo ng engineering ay sumasalamin sa isang malalim na pag-unawa sa mga hinihiling ng paghahatid ng kuryente sa mga modernong awtomatikong sistema, na nagpoposisyon nito bilang isang maaasahang pundasyon ng mga aplikasyon ng kanang anggulo ng drive sa buong magkakaibang larangan ng industriya.

III. Mga tampok ng pagganap at mga teknikal na mga parameter

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay dinisenyo upang maihatid ang natitirang mekanikal na pagganap sa ilalim ng hinihingi na mga kondisyon sa industriya. Pinagsasama ng engineering ang katumpakan na gearing, na -optimize na geometry ng pabahay, at mahusay na kapasidad ng paghawak ng metalikang kuwintas. Ang bawat aspeto ng reducer ay sumasalamin sa maingat na pagsasaalang -alang ng tibay, pagiging maaasahan, at kahusayan sa puwang - mga pangunahing kadahilanan sa modernong mga sistema ng paghahatid ng kapangyarihan at kapangyarihan.

Iii.1 Mataas na kahusayan sa paghahatid ng metalikang kuwintas

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Nakakamit ng napakataas na density ng metalikang kuwintas salamat sa na -optimize na geometry ng mga Mga gears ng bevel ng spiral nito. Hindi tulad ng maginoo na tuwid na mga gearbox ng bevel, ang profile ng spiral ng ngipin ay nagbibigay -daan sa patuloy na pag -iwas ng maraming ngipin sa panahon ng pag -ikot. Ang multi-point na pakikipag-ugnay na ito ay makabuluhang nagdaragdag ng kakayahan sa pag-load habang tinitiyak ang makinis na paggalaw na may kaunting panginginig ng boses.

Ang spiral bevel gear design also reduces impact loads and distributes stress evenly along the tooth surface. As a result, torque transmission efficiency typically ranges between 96% at 98% , depende sa ratio ng gear at mga kondisyon ng pagpapadulas. Ang mataas na kahusayan na ito ay nag-aambag sa mas mababang pagkonsumo ng enerhiya at nabawasan ang henerasyon ng init sa panahon ng operasyon-dalawang kritikal na mga kadahilanan para sa pagpapanatili ng katatagan ng pagganap sa mga long-cycle.

III.2 Compact Design at Space Utilization

Isang natatanging bentahe ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay ang compact at modular na kanan-anggulo na pagsasaayos. Ang kumbinasyon ng guwang na baras at spiral bevel gear Ang layout ay nagpapaliit sa haba ng ehe ng sistema ng drive, na ginagawang angkop para sa mga pag -install na may limitadong puwang o maraming yugto ng gear.

Ang Compact Hollow-Bevel Gear Transmission Pinapayagan ng konsepto ang direktang koneksyon ng baras nang walang mga pagkabit, na hindi lamang pinapasimple ang pag -install ngunit nagpapabuti din sa pag -align ng mekanikal. Ang disenyo na ito ay binabawasan ang mga mapagkukunan ng panginginig ng boses at pinipigilan ang mga pagkabigo na may kaugnayan sa misalignment na karaniwang sa tradisyonal na mga sistema.

Iii.3 Mababang ingay at makinis na operasyon

Ang use of spiral bevel gears Sa halip na mga tuwid na gears ay nagbibigay ng mas maayos na pagkilos ng meshing. Tinitiyak ng disenyo ng spiral ang unti -unting pakikipag -ugnayan ng ngipin, na epektibong binabawasan ang mga nag -load ng pagkabigla at panginginig ng boses sa panahon ng pag -ikot. Bilang isang resulta, ang ingay sa pagpapatakbo ay makabuluhang mas mababa - karaniwang sa ibaba 65 dB sa ilalim ng karaniwang mga kondisyon ng pag -load.

Pinagsama sa katumpakan machining at advanced na mga sistema ng tindig, ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Nagpapanatili ng pare -pareho ang kawastuhan ng pag -ikot at kontrol sa ingay kahit na sa mataas na bilis. Ang tahimik at matatag na operasyon na ito ay ginagawang maayos para magamit sa automation, packaging, at kagamitan sa pagproseso ng pagkain, kung saan mahigpit na kinokontrol ang ingay at panginginig ng boses.

Iii.4 thermal katatagan at pagganap ng pagpapadulas

Ang mahusay na pagwawaldas ng init ay isa pang kritikal na kadahilanan sa pagkamit ng pangmatagalang pagiging maaasahan. Ang gearbox na pabahay ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay dinisenyo na may makinis na panlabas na ibabaw at mataas na thermal conductivity material upang mapahusay ang natural na paglamig ng convection.

Ang internal gear contact surfaces are lubricated through a continuous oil bath or grease system, ensuring that the spiral bevel gears remain fully protected under heavy load. Proper lubrication also helps maintain consistent efficiency and minimizes wear, especially during high-speed or high-torque operations.

III.5 Paghahambing sa Teknikal na Parameter

Iii.6 Buod ng Mekanikal na Buod

• Mataas na torque-to-weight ratio: Nagbibigay -daan sa malakas na output kahit sa mga compact na sukat.
• Right-anggulo ng pagsasaayos: Pinapayagan ang nababaluktot na layout ng system at madaling pagsasama sa mga asembleya na limitado sa espasyo.
• Hollow shaft output: Pinapasimple ang mga koneksyon sa mekanikal at binabawasan ang mga panganib sa misalignment.
• Mataas na katumpakan at mababang ingay: Tinitiyak ang matatag na pagganap sa ilalim ng patuloy na pag -load.
• Long Service Life: Nakamit sa pamamagitan ng mga matigas na gears, katumpakan na mga bearings, at epektibong pagpapadulas.

III.7 Kahusayan na nakatuon sa application

Isa sa mga kadahilanan na JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay malawakang ginagamit sa mga modernong mekanikal na sistema ay ang kakayahang umangkop sa magkakaibang mga kondisyon ng pag -load habang pinapanatili ang pare -pareho na mekanikal na output. Ang kahusayan nito ay nananatiling matatag kahit na sa variable na metalikang kuwintas o magkakaugnay na mga siklo ng tungkulin-isang kalidad na partikular na mahalaga sa automation ng conveyor, robotic joints, at makinarya na hinihimok ng servo.

Ang combination of Katumpakan ng Spiral Bevel , guwang na baras connectivity , at Paghahatid ng kanang anggulo Ginagawa ang seryeng ito ng isang bahagi ng Cornerstone para sa mga inhinyero na naghahanap ng pagiging maaasahan ng pagganap at pagsasama ng compact na disenyo.

Iv. Mekanismo ng pagtatrabaho at paghahatid ng kuryente

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Nagpapatakbo batay sa isang sopistikadong sistema ng conversion ng tama na anggulo, na idinisenyo upang makamit ang tumpak na kontrol sa paggalaw habang binabawasan ang pagkawala ng enerhiya. Ang proseso ng paghahatid ng kuryente nito ay nagsasangkot ng mahusay na pakikipag-ugnay ng mga spiral bevel gears, high-precision bearings, at isang guwang na istraktura ng output na nagbibigay-daan sa direktang mekanikal na ugnayan sa mga hinihimok na kagamitan.

IV.1 Prinsipyo ng paghahatid ng gear ng spiral bevel

Sa gitna ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer namamalagi ang isang hanay ng spiral bevel gears , na nagsisilbing pangunahing mga elemento ng mekanikal para sa paglilipat ng paggalaw ng kanang anggulo. Hindi tulad ng mga tuwid na gears ng bevel, ang mga spiral bevel gears ay nagtatampok ng mga hubog at pahilig na ngipin na unti -unting nakikibahagi sa lugar ng contact. Tinitiyak nito ang makinis na paghahatid ng metalikang kuwintas at patuloy na pagbabahagi ng pag -load sa pagitan ng maraming mga ngipin, lubos na binabawasan ang mga puwersa ng epekto at ingay ng mekanikal.

Sa panahon ng operasyon, ang kapangyarihan ay pumapasok sa pamamagitan ng input shaft na konektado sa isang mas maliit na spiral bevel pinion gear . Ang pinion na ito ay nakikibahagi sa mas malaking bevel gear ng korona Naka -mount sa guwang na output shaft. Ang meshing ng dalawang gears na ito ay nagbabago sa direksyon ng daloy ng kuryente sa pamamagitan ng 90 degree, na nagpapahintulot sa metalikang kuwintas na maipadala nang patayo habang pinatataas ang magnitude batay sa napiling ratio ng gear.

Ang pagsasaayos ng spiral na ito ay nagpapabuti din sa pagpapanatili ng pagpapadulas sa interface ng ngipin, dahil ang mga hubog na ngipin ay bumubuo ng isang film ng langis sa panahon ng pag -ikot, tinitiyak ang pare -pareho na kontrol sa alitan at paglaban sa pagsusuot. Ang resulta ay isang kamangha -manghang makinis na paglipat ng metalikang kuwintas na may kaunting panginginig ng boses - isang tanda ng JKAF Series Hollow Shaft Spiral Bevel Gear Reducer .

IV.2 FORCE FLOW AT PAGBABAGO NG PAGSUSULIT

Kapag ang rotational energy ay ipinakilala sa input shaft, ang spiral bevel gear drive Nagpapadala ng metalikang kuwintas sa pamamagitan ng unti -unting pag -ikot ng pakikipag -ugnay. Ang direksyon ng puwersa ay sumusunod sa isang helical path mula sa mga ngipin ng input ng gear sa ibabaw ng output gear, na epektibong nakakalat ng mga radial at axial load sa buong mga bearings.

Ang pamamahagi ng pag -load na ito ay mahalaga para sa pagbabawas ng mga naisalokal na puntos ng stress, lalo na sa ilalim ng mataas na mga kondisyon ng metalikang kuwintas. Sa kaibahan sa mga tuwid na hiwa na sistema na madalas na nagdurusa mula sa mga puro na presyon ng zone, ang pagsasaayos ng spiral ay nagbibigay-daan sa JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Upang mapanatili ang matatag na pagganap sa ilalim ng pagbabagu -bago o pagkabigla ng mga naglo -load.

Ang use of Tapered roller bearings at Sinusuportahan ng Precision Thrust Tinitiyak na ang mga puwersang axial na nabuo ng paggalaw ng spiral ay maayos na nasisipsip, na nagpapalawak ng parehong buhay at buhay ng serbisyo sa gear. Ang tampok na ito ay ginagawang mahusay na angkop sa reducer para sa mga mabibigat na operasyon at mataas na katumpakan tulad ng mga conveyor, pag-angat ng mga aparato, at mga sistema ng pagpoposisyon na tinulungan ng servo.

IV.3 Pag -andar ng guwang na istraktura ng baras

Ang Hollow core bevel reducer unit nag -aalok ng isang natatanging kalamangan sa engineering sa pamamagitan ng pag -alis ng pangangailangan para sa isang intermediate pagkabit o adapter. Sa halip, ang hinihimok na baras ay maaaring maipasok nang direkta sa guwang na hubad ng output shaft, na na -secure ng mga susi, clamp, o pag -urong ng mga disc.

Ang disenyo na ito ay nagpapabuti sa katumpakan ng concentricity at pag -align sa pagitan ng mga elemento ng pagmamaneho at hinimok, binabawasan ang mga pagkalugi sa paghahatid na dulot ng offset o misalignment. Bilang karagdagan, ang guwang na istraktura ng baras ay nagpapaliit sa pag -ikot ng pag -ikot, na nagpapahintulot sa reducer na tumugon nang mabilis sa pagbabagu -bago ng metalikang kuwintas - isang kritikal na tampok para sa mga dynamic na sistema tulad ng mga robotic joints o awtomatikong conveyor.

Ang isang karagdagang benepisyo ay ang kakayahang pagsamahin ang mga aplikasyon sa pamamagitan ng shaft. Halimbawa, sa isang dual-drive o pass-through system, ang guwang na baras ay nagbibigay-daan sa isang karagdagang hinihimok na elemento (tulad ng isang pulley o pangalawang gearbox) na konektado sa linya, na nagbibigay ng mekanikal na kakayahang umangkop nang hindi pinalawak ang bakas ng makina.

IV.4 Mekanikal na Landas at Pagbabago ng Enerhiya

• Yugto 1: Ang input shaft ay tumatanggap ng rotational energy mula sa isang motor o punong mover.
• Yugto 2: Ang spiral bevel pinion gear ay nakikibahagi sa mas malaking gear ng bevel, pag -redirect ng paggalaw sa isang anggulo ng 90 °.
• Yugto 3: Ang metalikang kuwintas ay pinalakas nang proporsyonal sa ratio ng pagbawas na tinutukoy ng geometry ng gear.
• Yugto 4: Ang hollow output shaft transfers torque directly to the driven component, completing the power transmission process.

IV.5 Paghahambing na pagsusuri ng mga mekanismo ng gear

IV.6 Buod ng mga pakinabang sa paghahatid ng kapangyarihan

• Mataas na kahusayan sa mekanikal - Minimal na pagkawala ng kuryente sa buong landas ng paghahatid.
• Makinis na output ng metalikang kuwintas - Ang patuloy na pakikipag -ugnay sa spiral ay nag -aalis ng mga spike ng panginginig ng boses.
• Compact na kanang-anggulo na pagsasaayos - Binabawasan ang bakas ng pag -install.
• Pinahusay na tibay - Ang mga matigas na spiral bevel gears at matatag na mga bearings ay nagsisiguro ng kahabaan ng buhay.
• Nababaluktot na pagsasama -Pinapayagan ng guwang na baras ang direkta o sa pamamagitan ng mga koneksyon sa shaft.

V. Karaniwang pang -industriya na aplikasyon

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay malawak na kinikilala para sa kakayahang umangkop sa maraming mga sektor ng industriya. Ang kanang disenyo ng paghahatid ng kanan nito, guwang na pagsasaayos ng output, at kahusayan sa high-torque ay ginagawang perpekto para sa mga kapaligiran kung saan Pag -optimize ng Space , Makinis na paghahatid ng kuryente , at pangmatagalang pagiging maaasahan ay mahalaga.

V.1 Mga Sistema ng Pag -aautomat at Conveyor

Sa mga awtomatikong linya ng produksyon, mga sistema ng conveyor nangangailangan ng matatag na paggalaw, mataas na kahusayan, at tumpak na pag -synchronise sa pagitan ng maraming mga hinihimok na yunit. Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer Excels sa mga kondisyong ito dahil sa compact na disenyo nito at direktang kakayahan sa pag -mount ng baras.

• Pare -pareho ang output ng metalikang kuwintas: Tinitiyak ang makinis na paglipat ng materyal kahit sa ilalim ng variable na mga kondisyon ng pag -load.
• Mataas na kahusayan: Nagpapanatili ng operasyon na nagse-save ng enerhiya sa patuloy na mga siklo ng produksyon.
• Mababang ingay at panginginig ng boses: Kritikal para sa mga kapaligiran sa paggawa ng katumpakan.

V.2 Robotics at control control

Modern Robotic Systems Demand gear unit na may kakayahang hawakan ang parehong dynamic na pagpabilis at pagpoposisyon ng katumpakan. Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer nakakatugon sa mga pangangailangan na ito sa pamamagitan ng na -optimize na istrukturang mekanikal at nabawasan ang sandali ng pagkawalang -galaw.

• Articulated robotic arm: Pinapayagan ang magkasanib na kontrol ng metalikang kuwintas na may kaunting backlash.
• AGV (awtomatikong gabay na sasakyan): Pinapadali ang kanang-anggulo ng paglipat ng kuryente sa compact chassis.
• Mga sistema ng pick-and-place: Naghahatid ng mataas na katumpakan, paggalaw ng pag-ikot ng mababang-vibration.

V.3 Kagamitan sa Paghahawak at Pag -aangat

Sa industriya ng paghawak ng materyal, ang mga reducer ng gear ay kinakailangan upang mapanatili ang mabibigat na naglo -load at magbigay ng kinokontrol na paggalaw. Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay partikular na angkop sa Hoists , Mga Elevator , at Mga troli ng crane , kung saan kritikal ang pagpapalakas ng metalikang kuwintas at makinis na paggalaw.

V.4 Packaging at Food Processing Machines

• Tahimik na Operasyon: Ang mga gears ng spiral bevel ay nagbabawas ng ingay ng meshing, mainam para sa mga kapaligiran sa kalinisan o mababang-ingay.
• Malinis na disenyo: Ang smooth aluminum or cast-iron housing prevents residue accumulation.
• Compact Form Factor: Pinapagana ang pagsasama sa pambalot, pag -label, at pagputol ng mga makina.

V.5 Renewable Energy and Environmental Equipment

Ang JKAF Series Hollow Shaft Spiral Bevel Gear Reducer ay inilalapat din sa nababago na enerhiya mga system, kabilang ang Wind turbine auxiliary drive , Mga conveyor ng biomass , at mga agitator sa paggamot ng tubig . Sa ganitong mga setting, ang reducer ay dapat makatiis ng iba't ibang mga naglo -load at stress sa kapaligiran habang pinapanatili ang mataas na kahusayan at paglaban sa pagsusuot.

V.6 Buod ng Mga Pakinabang ng Application

• Mataas na metalikang kuwintas na may compact na disenyo: Nagbibigay-daan sa paghahatid ng kuryente sa mga sistemang pinipilit sa espasyo.
• Mababang Backlash at Precision Alignment: Tinitiyak ang makinis, tumpak na kontrol sa paggalaw.
• Nabawasan ang ingay at panginginig ng boses: Mahalaga para sa mga industriya ng automation at packaging.
• Direktang pag -install: Ang output ng guwang na baras ay nagpapaliit sa pagiging kumplikado ng pagpupulong.
• Pinalawak na Buhay ng Serbisyo: Dahil sa tibay ng gear ng spiral bevel at na -optimize na pagwawaldas ng init.

Vi. Mga rekomendasyon sa pag -install, pagpapanatili, at kaligtasan

VI.1 Mga Patnubay sa Pag -install

• 1. Foundation at Alignment: I-mount ang gear reducer sa isang matatag, walang panginginig ng boses ...
• 2. Koneksyon ng Shaft: Para sa mga guwang na aplikasyon ng baras, ipasok ang hinimok na baras sa guwang na hubad ...
• 3. Pangkat at Suporta: Ang lahat ng mga bolts at pag -mount ng hardware ay dapat na masikip ayon sa mga pagtutukoy ng metalikang kuwintas ...
• 4. Lubrication Check: Bago simulan ang yunit, i -verify na ang kaso ng gear ay naglalaman ng tamang dami at uri ng pampadulas ...
• 5. Direksyon ng Pag -ikot: Kumpirmahin na ang input shaft ay umiikot sa tamang direksyon ...
• 6. Paunang Run Run: Magsagawa ng isang pagsubok na walang pag-load para sa 30-60 minuto upang obserbahan ang ingay, panginginig ng boses, at pagtaas ng temperatura ...

VI.2 Mga kinakailangan sa pagpapadulas at paglamig

• Uri ng langis: Gumamit ng Extreme-Pressure (EP) Synthetic Gear Oils na idinisenyo para sa mga kondisyon ng high-load.
• Paunang Pagbabago ng Langis: Palitan ang langis na puno ng pabrika pagkatapos ng unang 500 oras ng pagpapatakbo.
• Regular na pagpapanatili: Baguhin ang pampadulas tuwing 3,000-5,000 oras ng pagpapatakbo.
• Control ng temperatura: Ang pinakamainam na temperatura ng operating ay dapat manatili sa pagitan ng 40 ° C at 80 ° C.
• Pagsubaybay sa antas ng langis: Regular na suriin ang baso ng paningin o dipstick upang matiyak na ang antas ng langis ay mananatili sa loob ng itinalagang saklaw.

VI.3 Rutine maintenance checklist

VI.4 Karaniwang Gabay sa Pag -aayos

VI.5 Mga Rekomendasyon sa Kaligtasan

• Huwag lumampas sa na -rate na metalikang kuwintas o bilis: Ang pagpapatakbo na lampas sa tinukoy na mga limitasyon ay maaaring maging sanhi ng mekanikal na pagkabigo o pagbasag ng gear.
• Idiskonekta ang kapangyarihan bago ang pagpapanatili: Laging ibukod ang mga de -koryenteng mapagkukunan at maghintay para sa kumpletong paghinto ng mekanikal bago maglingkod.
• Gumamit ng mga Guards ng Proteksyon: Takpan ang lahat ng mga umiikot na shaft, pagkabit, at nakalantad na mga gears upang maiwasan ang hindi sinasadyang pakikipag -ugnay.
• Panatilihin ang wastong saligan: Tiyakin na ang pagpupulong ay maayos na saligan upang maiwasan ang mga panganib sa kuryente.
• Iwasan ang kontaminasyon: Panatilihing selyadong ang pabahay ng gear mula sa alikabok, kahalumigmigan, o mga kemikal na kemikal.

VI.6 Mga Tip sa Pagganap ng Long-Term

• Magsagawa ng pagsusuri ng panginginig ng boses taun -taon upang makita ang maagang pagsuot o kawalan ng timbang.
• Subaybayan ang mga trend ng temperatura ng operating - Ang isang unti -unting pagtaas ay maaaring magpahiwatig ng pagkasira ng pagpapadulas.
• Mag -iskedyul ng komprehensibong pag -overhaul tuwing 10,000 oras ng operasyon.
• Gumamit ng de-kalidad na pag-mount ng mga accessory upang mabawasan ang mekanikal na stress sa guwang na baras.
• Mag -imbak ng mga ekstrang yunit sa isang malinis, tuyo na kapaligiran na may tamang pagbubuklod ng langis upang maiwasan ang kaagnasan.

Vii. Buod ng Buod at FAQ

Vii.1 pangunahing pakinabang

• Mataas na kahusayan ng metalikang kuwintas: Ang mga gears ng bevel ng spiral ay nagbibigay ng tuluy -tuloy na pakikipag -ugnayan sa ngipin, pagpapagana ng makinis na paglipat ng metalikang kuwintas at kaunting pagkawala ng enerhiya.
• Compact at disenyo ng pag-save ng espasyo: Ang pagsasaayos ng kanang-anggulo at guwang na output ng shaft ay pinasimple ang pagsasama sa masikip na pang-industriya na mga pagtitipon.
• Mababang ingay at panginginig ng boses: Ang mga ngipin ng spiral bevel at mga bearings ng katumpakan ay matiyak ang tahimik na operasyon.
• Nababaluktot na pag -install: Pinapayagan ng Hollow Shaft ang direktang koneksyon sa mga hinihimok na shaft o sa pamamagitan ng mga aplikasyon ng shaft.
• Tibay at pagiging maaasahan: Ang mga pinatigas na gears, na -optimize na pagpapadulas, at matatag na pabahay ay nagpapalawak ng buhay ng serbisyo.
• Versatility: Angkop para sa mga conveyor, robotic arm, hoisting system, packaging machine, kagamitan sa pagproseso ng pagkain, at mga nababagong aplikasyon ng enerhiya.

Vii.2 Madalas na Itinanong Mga Tanong (FAQ)

• Q1: Ano ang pagkakaiba sa pagitan ng isang serye ng JKAF na guwang na shaft spiral bevel gear reducer at isang tradisyonal na tuwid na reducer ng bevel?
  A1: Ang mga spiral bevel gears ay unti -unting nakikibahagi sa maraming mga ngipin, na nag -aalok ng mas maayos na paglipat ng metalikang kuwintas, mas mataas na kapasidad ng pag -load, mas mababang ingay, at pinahusay na kahusayan kumpara sa tuwid na mga gears ng bevel. Ang disenyo ng guwang na baras ay nagbibigay -daan sa direktang koneksyon ng baras, pagbabawas ng mga isyu sa misalignment.
• Q2: Paano ko pipiliin ang tamang modelo ng reducer ng serye ng JKAF para sa aking aplikasyon?
  A2: Isaalang -alang ang output metalikang kuwintas, ratio ng gear, bilis ng pag -input, mga hadlang sa puwang, at orientation ng pag -install. Tiyakin na ang guwang na diameter ng shaft at kapasidad ng metalikang kuwintas ay tumutugma sa mga hinihiling na shaft.
• Q3: Anong mga kasanayan sa pagpapanatili ang mahalaga upang matiyak ang pangmatagalang pagganap?
  A3: Suriin ang antas ng langis at kundisyon, suriin ang mga bearings at seal, subaybayan ang panginginig ng boses at ingay, tiyakin ang wastong pagkakahanay, magsagawa ng mga pagbabago sa langis tuwing 3,000-5,000 oras, at i -verify ang pag -mount ng mga bolts na pana -panahon.
